Fiche technique
Cadre
En indépendant
Mon rôle
Conception et développement complets
Procédé
Dépôt de fil fondu (FDM)
Matériaux
De l’ABS au TPU
Vitesse
Jusqu’à 600 mm/s
Précision géométrique
0,01 mm
Enceinte
Jusqu’à 80 °C
Logiciel
Base open source, reprogrammée
Besoin
Le projet est parti d’une demande dans mon réseau professionnel, puis d’une première précommande. Objectif : une imprimante 3D qui produise des prototypes fonctionnels, en alliant précision géométrique et vitesse d’impression.
Contraintes
- Imprimer une large gamme de matériaux, de l’ABS au TPU.
- Une enceinte qui peut monter à 80 °C selon le plastique : la machine et la pièce se dilatent, et les cotes doivent rester justes.
- Les défauts classiques de l’impression FDM : colmatage, déformation, délaminage.
- Une machine sûre, simple à utiliser et facile à entretenir.
Solution
J’ai conçu une mécanique robuste, qui porte toute la précision de la machine. Pour la dilatation, j’ai mis en place une compensation logicielle : des algorithmes corrigent la dilatation thermique de la machine et de la pièce pendant l’impression.
Le pilotage repose sur des logiciels open source, que j’ai reprogrammés et adaptés à cette machine. J’ai ajouté des sécurités, une interface pensée pour l’utilisateur et des solutions contre le colmatage, la déformation et le délaminage. La maintenance a été prise en compte dès la conception, pour limiter les arrêts.
Résultat

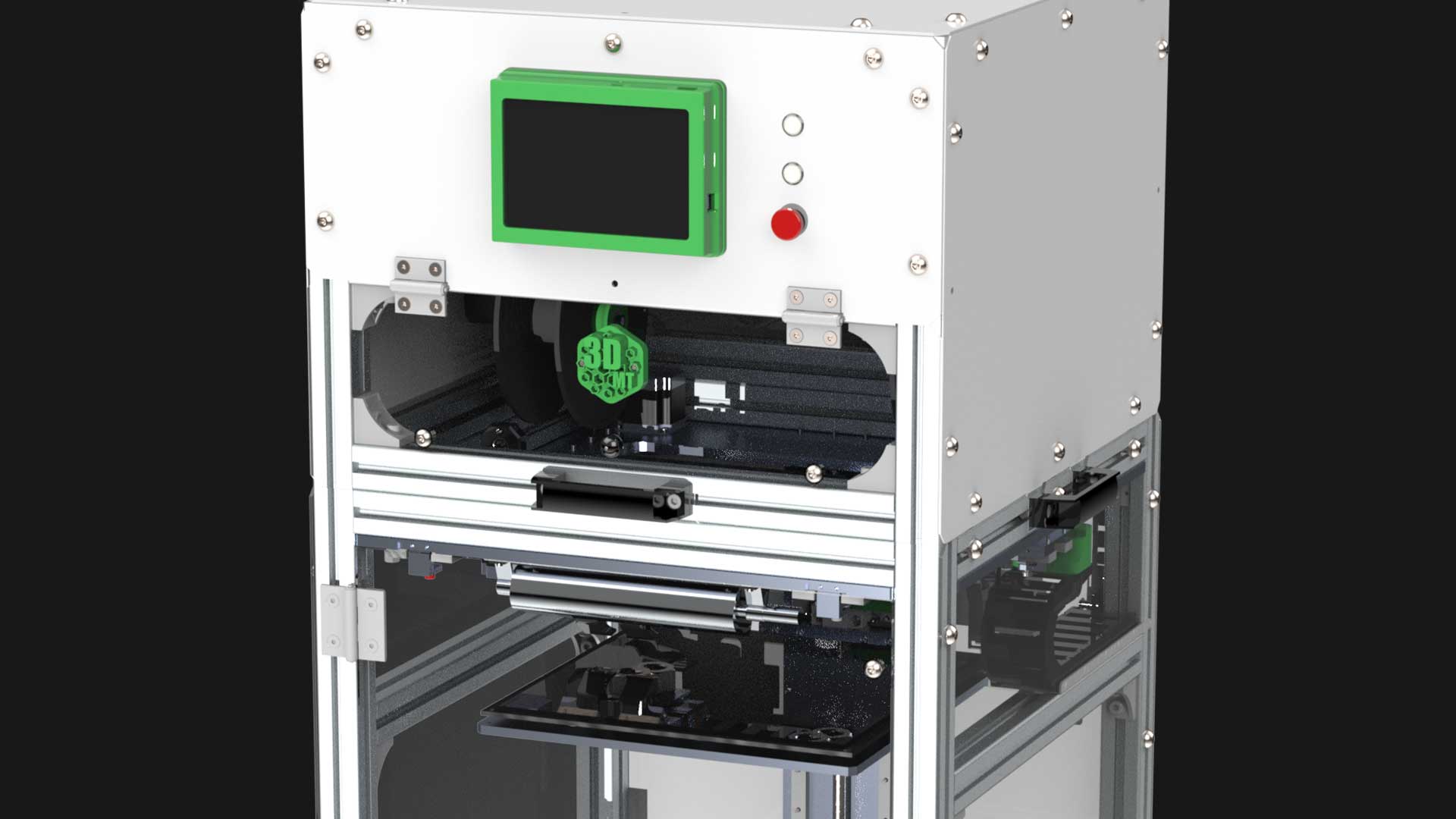

Une imprimante FDM compatible de l’ABS au TPU, qui atteint 0,01 mm de précision géométrique et imprime jusqu’à 600 mm/s.
